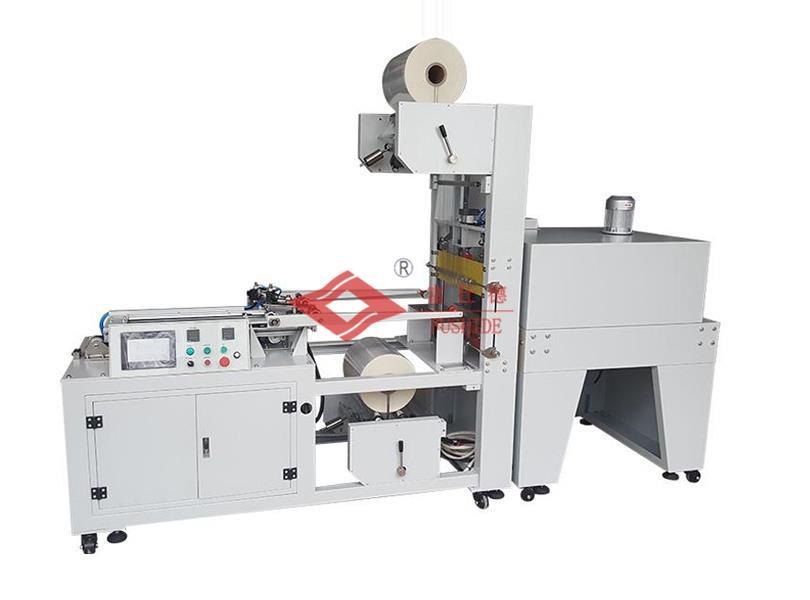

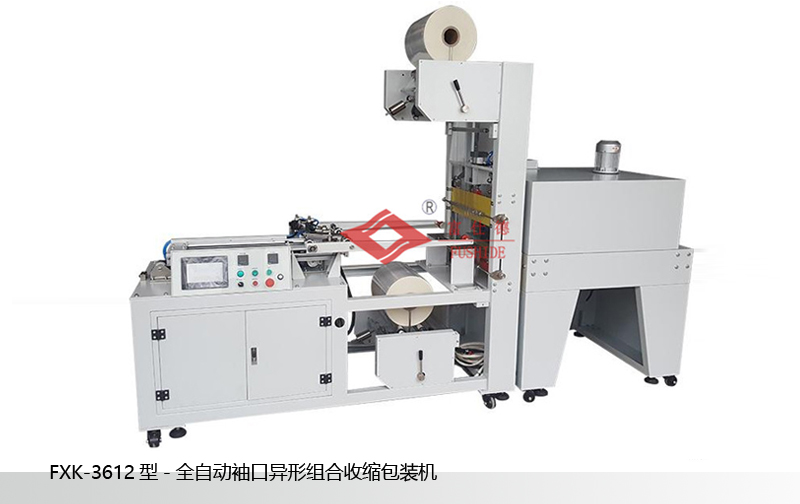

FXK-3612型-全自動袖口異形組合收縮包裝機
電壓：3Φ/380V
功率：11KW
氣壓：4-5Kg/cm2
凈重：200KG
機械尺寸：L*W*H 2000*880*1800（mm）
包裝尺寸范圍：L*W*H (200-250)*(100-200)*(50-110)mm
包裝速度(包/分鐘）：3-8
產品詳情
常見問題
在線留言
技術特性：

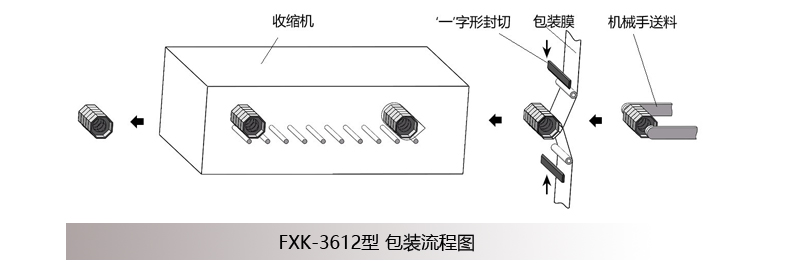

●袖口包裝方式，采用機械手夾料，步進電機輸送方式完成組合包裝。

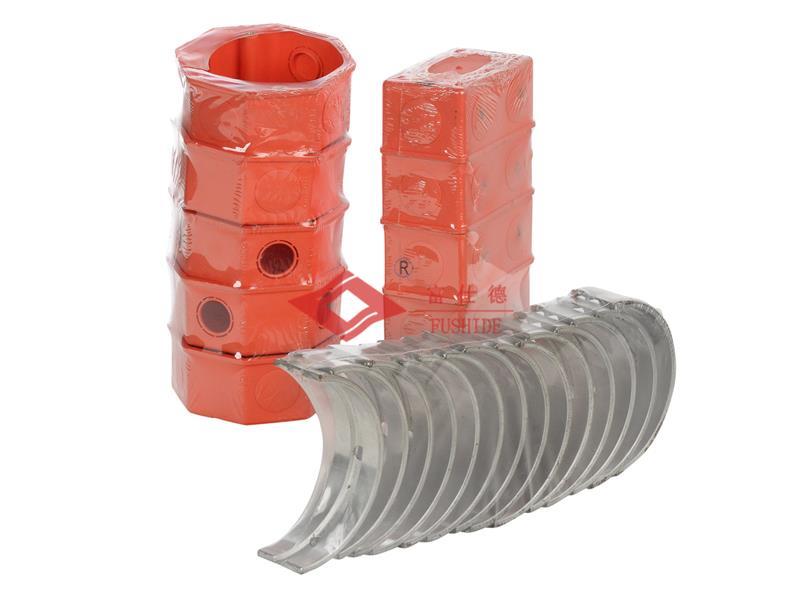

●轉為小型多件產品組合包裝設計。
●特殊結構設計，包裝緊湊，牢固、不變形、不錯位。
●本機可根據產品不同尺寸規格進行簡單變形設計以適應不同高度產品需求。
●可以一機多用，包裝各種不同規格產品。
●自動化操作安全便捷。
技術參數：
|
型號 |
FXK-3612 |
|
電壓 |
3Φ/380V |
|
功率 |
11KW |
|
氣壓 |
4-5Kg/cm2 |
|
凈重 |
200KG |
|
機械尺寸 |
L*W*H 2000*880*1800（mm） |
|
包裝尺寸范圍 |
L*W*H (200-250)*(100-200)*(50-110)mm |
|
包裝速度(包/分鐘） |
3-8 |
FXK-3612型主要配置說明：
|
項目 |
部件明細 |
技術說明/品牌 |
|
電源開關指示 |
電源/功率 |
1￠380V 3612: 11KW
|
|
急停、旋轉、按鈕等開關 指示燈 |
施耐德 |
|
|
機體 |
鋼板鈑金：采用“本鋼”冷板經折彎表面噴塑處理 不銹鋼鈑金：關鍵部位采用“聯重”304不銹鋼制作 |
|
|
控制系統 |
PLC |
日本三菱 |
|
時間繼電器 |
日本歐姆龍 |
|
|
中間繼電器 |
日本歐姆龍 |
|
|
光電開關 |
日本山武 |
|
|
接近開關 |
臺灣歐士 |
|
|
輸送部分 |
電機 |
臺灣利明 |
|
輸送皮帶 |
意大利進口 |
|
|
拉膜皮帶 |
日本 |
|
|
加熱部分 |
溫控表 |
日本歐姆龍 |
|
固態繼電器 |
臺灣陽明 |
|
|
加熱管 |
臺灣臺展 |
|
|
氣動部分 |
氣缸 |
臺灣亞德客 |
|
氣動元件 |
臺灣亞德客 |
|
//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
二十年專業研發、設計經驗使得產品更加卓越，來樣隨時即可免費試機！
專業生產廠家，歡迎您撥打服務熱線： 18965818195（黃小姐）
-
